磷酸鐵鋰廢料中磷、鐵、鋰的綜合回收工藝
來源：本站日期：2022-11-16 01:50:01 瀏覽：3332
磷酸鐵鋰廢料中磷、鐵、鋰的綜合回收工藝是什么？康景輝小編和大家權(quán)益聊聊關(guān)于廢舊電池、硫酸鐵鋰廢料的回收工藝。
一、磷酸鐵鋰廢料特點(diǎn)
磷酸鐵鋰作為鋰離子電池的正極材料，磷酸鐵鋰與傳統(tǒng)鋰離子電池材料相比，具有原料來源廣泛、安全性能突出、循環(huán)性能好、熱穩(wěn)定性好、成本低、無環(huán)境污染等特點(diǎn)，是動力鋰電池的理想材料。
磷酸鐵鋰是目前使用量較多的一種鋰離子電池材料，被許多行業(yè)內(nèi)人士看作是未來鋰電池的發(fā)展方向，隨著鋰電新能源市場的井噴式發(fā)展，廢舊磷酸鐵鋰電池的處理難題日益凸顯。
目前廢磷酸鐵鋰電池回收，主要是在電池生產(chǎn)過程中產(chǎn)生的正極廢料也有重要的回收價(jià)值。
因此對磷酸鐵鋰電池中正極廢料的處理工藝研究是磷酸鐵鋰電池及其生產(chǎn)廢料的回收與資源化的關(guān)鍵問題。
二、磷酸鐵鋰廢料中磷、鐵、鋰的回收工藝
目前LiFePO廢料處理工藝主要是從LiCoO、Li( Ni Co， Mn1-x-y )o等廢料回收工藝中借鑒而來的，以廢舊 LiFePO為原材料，在回收鋰資源的同時，實(shí)現(xiàn)磷酸鐵鋰廢料的回收，具有一定效果。因LiFePO。廢料一致性很難保證，故直接合成LiFePO。很難保證產(chǎn)品性能，合成磷酸鐵前驅(qū)體工藝，因廢料中鋁的存在，F(xiàn)ePO材料中會有磷酸鋁夾雜。
酸浸-調(diào)值-沉淀工藝較為成熟，但其工藝設(shè)計(jì)中并未考慮磷的回收，造成資源浪費(fèi)?？稻拜x主要是回收LiFePO廢料中Li 、Fe，Al的同時，將磷以磷酸鈉的形式回收，實(shí)現(xiàn)資源綜合回收利用。
三、康景輝磷酸鐵鋰廢料中磷鐵鋰的回收工藝

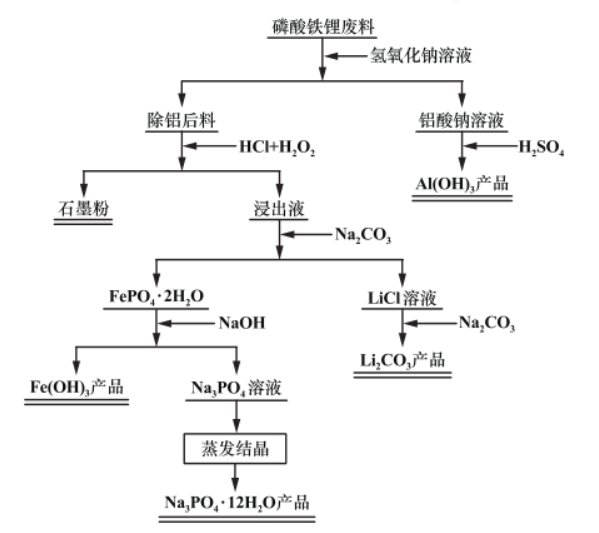

通過堿浸回收鋁得到除鋁后料，采用鹽酸-雙氧水浸出得到的浸出液中，主要成分為Li'、Fe、H、H2PO4/HPO42和Cl。將浸出液加熱，在攪拌過程中，通過向浸出液中加入一定濃度的碳酸鈉調(diào)節(jié)pH值得到二水磷酸鐵沉淀。磷酸鐵經(jīng)洗滌后，加入一定濃度的氫氧化鈉溶液，調(diào)節(jié)pH值，使其發(fā)生如下反應(yīng):
3NaOH + FePO:·2H，O + 10H，O—→Fe( OH)，+ Na，PO:·12H，O
得到的氫氧化鐵經(jīng)純水（液固比3∶1）洗滌后得到氫氧化鐵，磷酸鈉溶液經(jīng)蒸發(fā)結(jié)晶，過濾得到十二水磷酸三鈉。
磷酸鐵鋰浸出液經(jīng)除鐵磷后，繼續(xù)用碳酸鈉調(diào)節(jié)pH值，進(jìn)一步除雜，過濾得到氯化鋰溶液，其中鋰含量約10 g/L，繼續(xù)蒸發(fā)濃縮，可得到鋰含量30 g/L左右的氯化鋰溶液，在95 ℃下，緩慢加入碳酸鈉溶液，加料完成后反應(yīng)2 h，過濾，采用純水（液固比2:1）進(jìn)行兩次洗滌，烘干后得到碳酸鋰產(chǎn)品，其主含量達(dá) 99.63%。鋰一次沉淀率達(dá)92%以上。
